Титан марки 5 (Ti-6Al-4V) примерно в 2.5–3 раза прочнее коммерчески чистого титана марки 2 по прочности на растяжение и пределу текучести, а также примерно вдвое превосходит его по усталостной прочности при почти одинаковой плотности. Однако более прочная марка не всегда является правильным выбором. Титан марки 2 жертвует прочностью ради лучшей пластичности, коррозионной стойкости, формуемости, свариваемости и более низкой стоимости.
Этот вопрос возникает практически в каждом разговоре о выборе марки титана. Инженер по закупкам в компании, занимающейся морским оборудованием, однажды сказал нам, что он предполагал, что более прочная марка автоматически является лучшим материалом. Сначала он предложил марку 5, а затем обнаружил, что его трубопровод для морской воды среднего давления может соответствовать проектным нормам с использованием марки 2 при более толстых стенках, что позволило сэкономить около 20% материала и сократить время сварки вдвое. Более прочный сплав оказался неправильным решением для этой детали.
В этом руководстве мы сравниваем прочность титана 5-го и 2-го классов по всем важным параметрам: растяжению, пределу текучести, твердости, усталости и высокотемпературной прочности. Мы объясняем металлургические принципы, лежащие в основе этой разницы, рассматриваем логику проектирования с учетом соотношения прочности и веса и предлагаем четкую схему для принятия решения о том, когда дополнительная прочность оправдывает затраты.
Основные выводы
- Титан марки 5 (Ti-6Al-4V) достигает предела прочности на растяжение около 895-1,000 МПа и предела текучести 828-930 МПа, что примерно в 2.5-3 раза выше, чем у титана марки 2 (345 МПа и 275 МПа).
- Предел усталостной прочности стали 5-го класса составляет примерно 500-510 МПа по сравнению с 200-240 МПа у стали 2-го класса, что примерно вдвое больше, и это имеет значение для любой детали, подвергающейся многократным нагрузкам.
- Оба сорта весят практически одинаково (4.43 против 4.51 г/см³); преимущество в весе сорта 5 обусловлено более тонкими профилями, ставшими возможными благодаря большей прочности, а не более легким материалом.
- Сталь 5-го класса тверже (HRC 30-36 против HRB 65-80) и сохраняет прочность до 400-500°C, в то время как прочность стали 2-го класса снижается примерно на 300°C.
- Нужна прочность, длительный срок службы или высокие температуры? Выбирайте 5-й класс. Нужна коррозионная стойкость, формуемость, свариваемость или выгодная цена? Зачастую лучше выбрать 2-й класс.
Сравнение прочности титана 5-го и 2-го классов: краткий обзор.
В таблице ниже показаны прочностные характеристики, которые определяют большинство решений по выбору марки стали. Значения указаны для состояния после заводского отжига, если не указано иное.
| Свойства | Марка 2 (CP Ti, R50400) | Марка 5 (Ti-6Al-4V, R56400) |
|---|---|---|
| Тип сплава | Коммерчески чистый (альфа) | Альфа-бета сплав |
| Прочность на разрыв | ~345 МПа мин (345-550) | ~895-1,000 МПа (STA: >1,100) |
| предел текучести | ~275 МПа мин (275-450) | ~828-930 МПа |
| относительное удлинение | ~20% (до 30%) | ~10-14% |
| Твердость | ~200 HV / HRB 65-80 | ~349 HV / HRC 30-36 |
| Предел усталости (~10⁷ циклов) | ~200-240 МПа | ~500-510 МПа |
| Модуль упругости | ~103 ГПа | ~114 ГПа |
| Плотность | ~4.51 г/см³ | ~4.43 г/см³ |
| Максимальная рабочая температура | ~ 300 ° С | ~400-500°С |
Для полного сравнения обоих марок титана по показателям коррозии, изготовления и стоимости, см. наше сравнение титана марки 2 и марки 5.

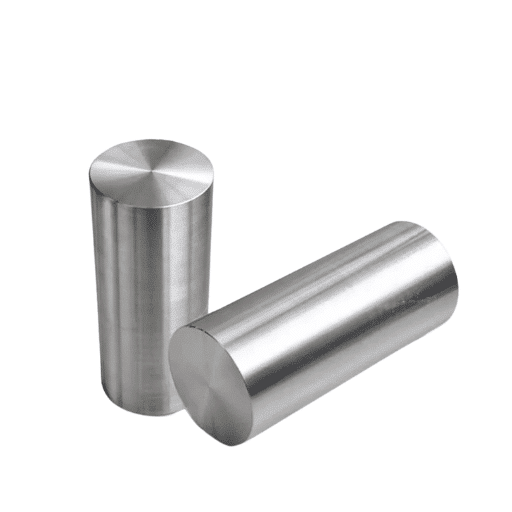

Насколько сильнее 5-й класс, чем 2-й?
Предел прочности на разрыв
Предел прочности на растяжение измеряет максимальное напряжение, которое может выдержать материал до разрушения. Для стали марки 2 он составляет минимум примерно 345 МПа, а типичные значения достигают около 550 МПа в зависимости от содержания кислорода. Для стали марки 5 предел прочности начинается примерно с 895 МПа в отожженном состоянии и достигает 1,000 МПа и более.
После обработки раствором и старения прочность на растяжение может превышать 1,100 МПа. Это примерно в 2.5–3 раза превышает прочность на растяжение стали марки 2.
Предел текучести
Предел текучести — это число, которое фактически используют инженеры-конструкторы. Это напряжение, при котором материал начинает необратимо деформироваться, обычно измеряемое при отклонении на 0.2%. Предел текучести стали марки 2 составляет минимум 275 МПа, а марки 5 — 828-930 МПа. Если деталь является несущей, то это соотношение три к одному определяет толщину стенки, размер сечения или коэффициент запаса прочности.
Твердость и износ поверхности
Твердость — это прочность, выраженная на поверхности. Твердость стали 5-го класса составляет около 349 HV или по шкале Роквелла C 30-36, в то время как твердость стали 2-го класса находится в районе 200 HV или по шкале Роквелла B 65-80. Эта разница важна для скользящих деталей, лезвий ножей, корпусов часов и всего, что подвергается царапинам или износу поверхности. Более твердая сталь 5-го класса сопротивляется этим следам; более мягкая сталь 2-го класса проявляет их легче.
Удлинение: компромисс между прочностью и растяжением
Любое увеличение прочности происходит за счет пластичности. Марка 2 обеспечивает примерно 20% удлинения, иногда до 30%, что позволяет ей подвергаться холодной гибке, глубокой вытяжке и развальцовке без растрескивания. Марка 5 дает 10-14%. Это приемлемо, но гораздо менее удобно при холодной формовке.
Если ваша деталь требует сильного изгиба или агрессивной формовки, то «более слабый» сорт материала часто оказывается проще в изготовлении.
Почему титан 5-го класса намного прочнее? Металлургия.
Коммерчески чистый против альфа-бета-сплава
Титан марки 2 — это коммерчески чистый титан, содержащий около 99% титана. Это однофазный альфа-титан, прочность которого почти полностью определяется содержанием междоузельного кислорода и железа. В нем отсутствуют легирующие элементы для дальнейшего повышения прочности, поэтому он находится в нижней части шкалы прочности титана.
Сплав марки 5 представляет собой альфа-бета-сплав, содержащий около 90% титана, 5.5-6.75% алюминия и 3.5-4.5% ванадия. Такой химический состав меняет всё.
Как алюминий и ванадий повышают прочность
Алюминий растворяется в альфа-фазе и упрочняет её за счёт твердорастворного упрочнения. Он также повышает сопротивление ползучести, поэтому сплав марки 5 сохраняет прочность при высоких температурах. Ванадий стабилизирует бета-фазу, что улучшает обрабатываемость в горячем состоянии и позволяет сплаву реагировать на термообработку. Двухфазная альфа- и бета-микроструктура гораздо лучше противодействует движению дислокаций, чем однофазная структура сплава марки 2. Более подробное объяснение этих механизмов см. в нашем руководстве по свойствам титана.
Термическая обработка: STA и предел прочности
Вот пробел в возможностях, который часто удивляет покупателей. Сплав марки 5 может подвергаться термической обработке и старению, что позволяет повысить прочность на растяжение до более чем 1,100 МПа. Сплав марки 2 вообще не поддается дисперсионному упрочнению. Его прочность определяется на прокатном стане содержанием интерстициальных примесей. Если для вашей конструкции требуется максимально возможная прочность титанового сплава, то только сплав марки 5 и его разновидности могут это обеспечить.
Прочность в любом режиме: усталость и многократные нагрузки
Наиболее явное отличие стали класса 5 от стали класса 2 заключается в усталостной прочности. Предел прочности при усталостной прочности после примерно 10 миллионов циклов составляет 500-510 МПа для стали класса 5 по сравнению с 200-240 МПа для стали класса 2, что примерно вдвое больше.
Представленные данные не носят теоретический характер. В исследовании 2015 года, опубликованном в Международном журнале челюстно-лицевой имплантологии, были протестированы два класса зубных имплантатов при циклической нагрузке. При нагрузке 150 Н в течение 100 000 циклов выжило 98% имплантатов 5-го класса по сравнению с только 45% имплантатов 2-го класса. При нагрузке 200 Н выживаемость снизилась до 21% для имплантатов 5-го класса и до 0.03% для имплантатов 2-го класса.
Один из мастеров по изготовлению ножей, с которым мы беседовали, убедился в этом на собственном горьком опыте. Его первая защелка для рамочного замка была изготовлена из стали 2-го класса прочности, потому что она была дешевле и проще в обработке. После примерно 40 000 циклов изгиба защелка начала деформироваться, и замок расшатался. Он заменил защелку на сталь 5-го класса прочности, и та же геометрия сохранилась на протяжении многих лет открывания и закрывания без заметного износа.
Для любых деталей, подвергающихся многократным нагрузкам, таких как пружины, запорные стержни или несущие нагрузку имплантаты, надежным выбором является сталь 5-го класса прочности. Что касается общего вопроса о сравнении титана и стали, ознакомьтесь с нашим руководством о том, прочнее ли титан стали.
Прочность при высоких температурах: где проявляется действие каждого класса
Прочность не является постоянной. Оба сорта стали теряют прочность с повышением температуры, но с разной скоростью. Сталь марки 5 сохраняет полезную прочность примерно до 400-500°C, при этом кратковременное воздействие температуры около 600°C возможно. Именно поэтому она используется в компонентах газовых турбин, высокотемпературных крепежных элементах и деталях двигателей.
Прочность стали марки 2 снижается быстрее. При длительной нагрузке она, как правило, ограничена примерно 300 °C. Если ваш компонент сильно нагревается, это единственное ограничение может исключить использование стали промышленного качества, независимо от того, какая прочность требуется для конструкции при комнатной температуре.
Соотношение прочности и веса: преимущество конструкции.
Распространенное заблуждение заключается в том, что сталь марки 5 легче стали марки 2. Плотность у них практически одинакова: около 4.43 г/см³ для стали марки 5 и 4.51 г/см³ для стали марки 2. Обе стали примерно на 45% легче стали при эквивалентном объеме, но сталь марки 5 существенно не легче стали марки 2.
Реальное преимущество в весе достигается за счет геометрии. Поскольку сталь марки Grade 5 намного прочнее, можно проектировать более тонкие секции, несущие ту же нагрузку. Труба из стали Grade 5 может иметь примерно в три раза меньшую толщину стенки, чем труба из стали Grade 2, при том же расчетном давлении, и именно здесь достигается реальная экономия веса. В нашем сравнении веса титана и нержавеющей стали применяется та же логика и к стали.
Рассмотрим реальный пример из аэрокосмической отрасли. Команда разработчиков БПЛА перепроектировала монтажный кронштейн из стали класса 5, чтобы он выдерживал усталость от вибрации. Вес детали составил 190 грамм против 340 грамм в предыдущем материале, что означает снижение веса почти на 45%. Компромисс заключался в том, что более жесткая и тонкая конструкция потребовала добавления ребер для контроля деформации, поскольку модуль упругости улучшился лишь незначительно (114 против 103 ГПа). Решение было принято на основе усталостной долговечности, а не на основе чистой жесткости.
Достаточно ли прочен титан марки 2 для вашего применения?
Вопрос инженера заключается не в том, «какой материал прочнее?», а в том, «достаточна ли его прочность?». Если эксплуатационные нагрузки остаются значительно ниже предела текучести стали 2-го класса с приемлемым запасом прочности, то более слабый материал часто оказывается более выгодным в плане соотношения цены и качества.
Прочность стали класса 2 достаточна для широкого спектра промышленных деталей. Емкости для химической промышленности, теплообменники, морские трубопроводы, опреснительное оборудование и архитектурные элементы – все они работают на стали класса 2, поскольку их нагрузки умеренные, а коррозионная стойкость является приоритетом. Ее 20%-ное удлинение также делает ее более податливой в обработке, что напрямую приводит к снижению стоимости деталей.
Здесь пригодится правило, основанное на анализе причин отказов. Если ваша предыдущая деталь вышла из строя из-за текучести, изгиба или усталостного растрескивания под нагрузкой, более прочный сплав может стать правильным решением. Если же она вышла из строя из-за коррозии, более прочный сплав обычно не поможет. Часто решением является использование сплава марки 2 в сочетании с более точными рекомендациями по проектированию.
Нужна помощь в определении того, достаточно ли прочности стали класса 2 для ваших условий эксплуатации? Обратитесь в компанию LIANYUNGANG DAPU METAL за технической консультацией по выбору материала.
Цена силы: оправдывает ли себя эта переплата?
Сырье 5-го класса обычно стоит в 1.5-2 раза дороже, чем сырье 2-го класса, и эта разница увеличивается с учетом затрат на изготовление. Готовые детали из сырья 5-го класса часто стоят на 30-50% дороже из-за более сложной оснастки, более медленной обработки и более строгих требований к сварке.
Эта надбавка оправдана, когда прочность является определяющим фактором при проектировании. В аэрокосмической, медицинской и высокопроизводительной отраслях более тонкие профили и повышенная износостойкость, обеспечиваемые материалом марки Grade 5, с лихвой компенсируют стоимость материала. Однако она оказывается бесполезной, когда преобладают коррозия и умеренные напряжения, и дополнительная прочность так и не используется.
В 2024 году на хлорщелочном заводе был поставлен именно такой выбор. Команда технического обслуживания предположила, что более прочный материал автоматически лучше, и сначала предложила использовать теплообменные трубы марки 5. Затем они поняли, что труба марки 2 соответствует расчетному давлению, имеет немного более толстую стенку, позволяет снизить стоимость материала примерно на 20% и сварку выполняется в гораздо более широком технологическом диапазоне. Теплообменник работает уже два года без поломок труб. Та же логика используется в нашем руководстве по сравнению титана и нержавеющей стали , где сравниваются титан и поставляемые нами марки нержавеющей стали.
Воспользуйтесь этим контрольным списком, чтобы сделать звонок:
Выберите 5 класс, если:
- Важно, чтобы деталь выдерживала нагрузку, и соотношение прочности к весу имеет значение.
- Это потребует многократной циклической нагрузки, и сопротивление усталости будет иметь решающее значение.
- Требуется более высокая твердость, устойчивость к царапинам или сохранение прочности при повышенных температурах.
- Более тонкие профили или снижение веса оправдывают более высокую стоимость материала.
Выберите 2 класс, если:
- Главным требованием является коррозионная стойкость, например, при воздействии морской воды, влажного хлора или химической обработки.
- Нагрузки при эксплуатации умеренные, а соотношение прочности к весу не является критическим.
- Формуемость, свариваемость и простота изготовления имеют значение.
- Бюджет ограничен, и более тонкие стены не требуются.
Простое эмпирическое правило: нужна прочность, устойчивость к усталости или высокие температуры? Выбирайте марку 5. Нужна коррозионная стойкость, формуемость, свариваемость или выгодная цена? Выбирайте марку 2. Для получения полной картины различий между марками, включая коррозию и обработку, начните с нашего сравнения титана марок 2 и 5 или изучите специальные руководства по титану марок 2 и 5.
Часто задаваемые вопросы
Прочнее ли титан марки Grade 5, чем титан марки Grade 2?
Да. Сплав марки 5 (Ti-6Al-4V) имеет предел прочности на растяжение примерно 895-1,000 МПа и предел текучести 828-930 МПа, что примерно в 2.5-3 раза выше, чем у сплава марки 2 (345 МПа и 275 МПа). Он также обладает более высокой твердостью и примерно вдвое большей усталостной прочностью.
Насколько прочнее титан марки 5 по сравнению с титаном марки 2?
Примерно в 2.5–3 раза прочнее по прочности на растяжение и пределу текучести, и примерно в два раза прочнее по усталостной прочности. Титан марки 5, подвергнутый термической обработке и старению, может превышать прочность на растяжение 1,100 МПа, чего не может достичь титан марки 2, поскольку коммерчески чистый титан не поддается дисперсионному упрочнению.
Достаточно ли прочен титан марки 2 для использования в строительных конструкциях?
Да, подходит для применений с умеренными нагрузками и коррозионной стойкостью. Марка 2 имеет предел текучести около 275 МПа при 20% удлинении, что подходит для химической промышленности, морских трубопроводов и теплообменников. Не подходит для применений с высокими нагрузками или высокой циклической усталостью, где требуется марка 5.
Прочнее ли титан марки Grade 5, чем сталь?
Титан марки 5 прочнее многих конструкционных сталей по соотношению прочности к весу и обладает прочностью на растяжение, сопоставимой с распространенными марками конструкционной стали, при этом весит примерно на 45% меньше. Более подробный ответ вы найдете в нашем руководстве о том, прочнее ли титан стали.
Какой сорт титана самый прочный?
Среди распространенных марок стали, марка 5 (Ti-6Al-4V) является самой прочной стандартной маркой, обладающей пределом прочности на растяжение до 1,000 МПа в отожженном состоянии и более 1,100 МПа после термообработки STA. Для сравнения различных материалов см. сравнение титана марки 5 и нержавеющей стали 316.
Титан 5-го класса тверже титана 2-го класса?
Да. Твердость стали 5-го класса составляет примерно 349 HV или 30-36 по шкале Роквелла C, тогда как твердость стали 2-го класса составляет приблизительно 200 HV или 65-80 по шкале Роквелла B. Более высокая твердость обеспечивает стали 5-го класса лучшую устойчивость к царапинам и износу.
Можно ли заменить 2-й класс на 5-й?
Невозможно заменить, не проверив конструкцию. Марка 5 прочнее, но менее пластична, сложнее поддается формовке и механической обработке, а также дороже. Замена марки изменяет свариваемость, поведение при формовке и стоимость, поэтому перед заменой необходимо повторно проверить процесс изготовления и общую стоимость детали.
Заключение
Ответ на вопрос, прочнее ли титан марки 5, чем титан марки 2, очевиден: он примерно в 2.5–3 раза прочнее по прочности на растяжение и пределу текучести, примерно в два раза прочнее по усталостной прочности, тверже и более термостойкий. Более сложный вопрос заключается в том, нужна ли вам такая прочность.
Прежде чем принимать решение, определите нагрузку, условия эксплуатации, температурный диапазон и общую стоимость детали. Если прочность, усталость или вес являются определяющими факторами при проектировании, то более высокая цена оправдана для материала класса 5. Если же важнее коррозионная стойкость, формуемость, свариваемость и соотношение цены и качества, то обычно лучше использовать материал класса 2.
