Die Einteilung von Edelstahl in fünf Gruppen erfolgt anhand von Nummerierungssystemen, die auf der Kristallstruktur und dem Gehalt an Legierungsmaterialien basieren. Zu den gängigsten Sorten zählen 304 für allgemeine Anwendungen, 316 für korrosive Umgebungen und 430 für kostensensible magnetische Anwendungen.
Im Jahr 2023 entschied sich ein Lebensmittelverarbeitungsbetrieb in der Provinz Jiangsu aus Kostengründen für Edelstahl 201 für eine neue Pasteurisierungsanlage für Milchprodukte. Innerhalb von 14 Monaten kam es an den Wärmetauscherplatten zu Lochfraßkorrosion durch Chloride, was zu einem Anlagenausfall und zur Kontamination einer Produktionscharge führte. Die dadurch entstandenen Kosten beliefen sich auf rund 47,000 US-Dollar und überstiegen somit die anfänglichen Einsparungen durch die Wahl des günstigeren Edelstahls.
Diese Situation tritt häufig auf. Ingenieure und Einkaufsmanager haben Schwierigkeiten, die richtige Edelstahlsorte für ihre betrieblichen Anforderungen auszuwählen. Die Wahl des falschen Materials führt zu zwei möglichen Folgen für die Wartungskosten und insgesamt zu drei möglichen Folgen, die insgesamt zu überhöhten Ausgaben führen.
Der Edelstahl-Leitfaden zeigt alle verfügbaren Sorten mit ihren verschiedenen Typen und Materialeigenschaften. Die fünf Edelstahlfamilien sind in fünf Gruppen unterteilt, darunter die gängigen Sorten 304 und 2205. Zusätzlich werden ihre mechanischen Spezifikationen, Korrosionsbeständigkeitsklassen, Herstellungsverfahren und Gesamtkosten aufgeführt. Mithilfe dieses Leitfadens können Sie die passenden Industriesorten für Ihre spezifischen Anforderungen auswählen.
Wichtige Erkenntnisse
- 304 ist die gebräuchlichste Güteklasse und macht etwa 50 % der weltweiten Edelstahlproduktion aus.
- 316 enthält zusätzlich 2-3% Molybdän für eine überlegene Chloridkorrosionsbeständigkeit gegenüber dem Standard 304.
- Der ferritische Edelstahl 430 kostet 30–40 % weniger als 304, bietet aber eine geringere Korrosionsbeständigkeit und ist magnetisch.
- PREN-Werte quantifizieren die Lochfraßbeständigkeit und helfen Ingenieuren, verschiedene Sorten objektiv zu vergleichen.
- Die fünf Familien (austenitisch, ferritisch, martensitisch, Duplex, ausscheidungshärtend) bestimmen die magnetischen Eigenschaften, die Schweißbarkeit und die Härtbarkeit.
Benötigen Sie Hilfe bei der Auswahl der richtigen Note für Ihr Projekt? Unser Team für die Materialauswahl analysiert Ihre Korrosionsumgebung, Ihre Festigkeitsanforderungen und Ihr Budget, um Ihnen die am besten geeignete Edelstahlsorte zu empfehlen.

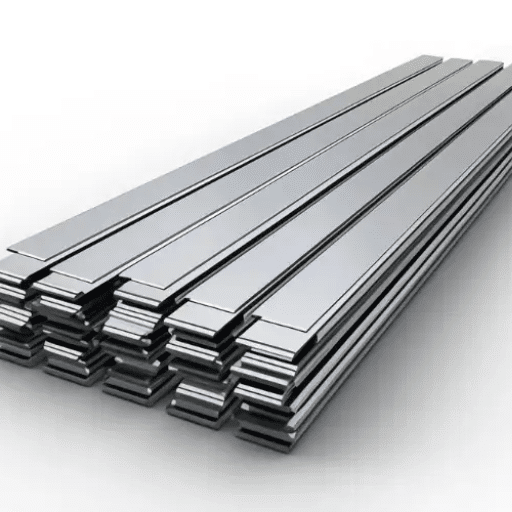

Was ist Edelstahl?
Edelstahl ist eine Eisenlegierung, die mindestens Folgendes enthält: 10.5 % Chrom Auf der Stahloberfläche bildet sich aufgrund des Chromgehalts eine Passivschicht, die als dünne, transparente Oxidschicht vorliegt. Diese Passivschicht, die hauptsächlich aus Chromoxid (Cr₂O₃) besteht, verhindert, dass Sauerstoff und Feuchtigkeit das darunterliegende Eisen erreichen und somit Rost entsteht.
Edelstahl behält seine Korrosionsbeständigkeit auch nach Kratzern auf der Oberfläche, während Kohlenstoffstahl diese Eigenschaft verliert. Die Passivschicht ist selbstheilend. Die Schutzbarriere bildet sich neu, wenn Chrom nach einer Beschädigung durch die Reaktion mit Sauerstoff oxidiert. Diese Eigenschaft macht Edelstahl ideal für raue Industrieumgebungen.
Die Eigenschaften von Edelstahl werden durch zusätzliche Legierungselemente verändert. Nickel verbessert die Korrosionsbeständigkeit und stabilisiert die austenitische Kristallstruktur. Molybdän erhöht die Beständigkeit gegen Lochfraß durch Chloride. Stickstoff steigert die Festigkeit und Korrosionsbeständigkeit. Der Kohlenstoffgehalt eines Werkstoffs bestimmt seine Härte und Schweißbarkeit. Mangan kann in kostengünstigeren Sorten als Nickelersatz dienen.
Einen umfassenderen Überblick über Edelstahlwerkstoffe und ihre grundlegenden Eigenschaften finden Sie in unserer komplette Edelstahlführung.
Die fünf Edelstahlfamilien
Edelstahlsorten werden anhand ihrer Kristallstruktur und ihres metallurgischen Verhaltens in fünf Gruppen eingeteilt. Das Verständnis dieser Gruppen ist der erste Schritt zur Auswahl der richtigen Sorte.
Austenitische rostfreie Stähle
Austenitische Edelstähle weisen eine kubisch-flächenzentrierte (kfz) Kristallstruktur auf. Nach dem Glühen sind sie nichtmagnetisch und bieten gleichzeitig hervorragenden Korrosionsschutz sowie eine hohe Umformbarkeit. Die Serien 200 und 300 gehören zu dieser Gruppe. Diese Stähle lassen sich nicht durch Wärmebehandlung härten, verfestigen sich jedoch bei der Kaltumformung schnell.
Ferritische rostfreie Stähle
Ferritische Edelstähle weisen eine kubisch-raumzentrierte (krz) Kristallstruktur auf. Das Material besitzt magnetische Eigenschaften und ist kostengünstiger als austenitische Stähle. Zur 400er-Serie gehören ferritische Sorten wie 430 und 409. Diese Sorten bieten eine mittlere Korrosionsbeständigkeit und eine gute Beständigkeit gegen Spannungsrisskorrosion.
Martensitische rostfreie Stähle
Martensitische Edelstähle lassen sich, ähnlich wie Kohlenstoffstähle, durch Wärmebehandlung härten. Die Werkstoffe weisen eine raumzentrierte tetragonale (BCT) Struktur auf, die ihnen sowohl hohe Festigkeit als auch Verschleißfestigkeit verleiht. Zur Familie gehören die Sorten 410, 420 und 440. Aufgrund ihrer magnetischen Eigenschaften eignen sie sich für die Herstellung von Besteck, chirurgischen Instrumenten und Industrieklingen.
Duplex-Edelstähle
Duplex-Edelstähle bestehen aus annähernd gleichen Anteilen austenitischer und ferritischer Phasen. Diese Mischstruktur führt zu einer etwa doppelt so hohen Streckgrenze wie herkömmliche austenitische Stähle und bietet gleichzeitig eine überlegene Beständigkeit gegen Spannungsrisskorrosion durch Chloride. Gängige Sorten sind beispielsweise 2205 und 2507.
Ausscheidungshärtende rostfreie Stähle
Ausscheidungshärtende (PH) Edelstähle erreichen durch Wärmebehandlungen sehr hohe Festigkeiten. Das Material vereint die Korrosionsbeständigkeit austenitischer oder martensitischer Sorten mit einer mechanischen Festigkeit, die der von niedriglegierten Stählen nahekommt. Die gebräuchlichste Sorte ist 17-4 PH.
Edelstahl-Gütekennzeichnungssystem
Das AISI-Nummerierungssystem ordnet Edelstahlsorten anhand der Legierungszusammensetzung und der Kristallstruktur in Serien ein.
Die 200er Serie Es wurden Mangan-Nickel-Austenit-Stähle als kostengünstigere Alternative zu den bestehenden Stählen der 300er-Serie entwickelt. Die wichtigsten in diesem System verwendeten Stähle sind 201 und 202. Bei diesen Stählen wird ein Teil des Nickels durch Mangan und Stickstoff ersetzt.
Die 300er Serie Diese Serie umfasst austenitische Stähle, deren Basiskomponenten Chrom und Nickel sind. Sie beinhaltet die gängigsten Edelstahlsorten, die weltweit eingesetzt werden. Im Industriebereich werden die Sorten 304 und 316 für die meisten Anwendungen verwendet, während 321 und 347 bei hohen Temperaturen eine bessere Leistung bieten.
Die 400er Serie Enthält Chrom-basierte Sorten, die sowohl in ferritischer als auch in martensitischer Form vorliegen. Die Sorte 430, die für Automobil-Zierteile und architektonische Anwendungen verwendet wird, ist ferritisch. Die Sorten 410 und 420 sind martensitische Werkstoffe, die in der Industrie für Besteck und Werkzeuge eingesetzt werden.
Die 500er Serie Sie enthalten Chromlegierungen, die auch bei niedrigeren Chromgehalten als Legierungen der 400er-Serie hitzebeständig sind. Derzeit werden diese Legierungen in der Industrie nur in begrenztem Umfang eingesetzt.
Die 600er Serie Sie enthalten martensitische Sorten, die ihre Härte durch Ausscheidungsmetalle erreichen. Diese Werkstoffe eignen sich aufgrund ihrer Kombination aus hoher Festigkeit und begrenzter Korrosionsbeständigkeit für Anwendungen in der Luft- und Raumfahrt sowie für anspruchsvolle Leistungsanforderungen.
Das Unified Numbering System (UNS) bietet eine umfassendere Bezeichnung. So wird beispielsweise aus 304 die Bezeichnung S30400, aus 316 die Bezeichnung S31600 und aus 2205 die Bezeichnung S32205. Das UNS-System unterstützt Ingenieure und Einkäufer bei der Identifizierung exakter Legierungsspezifikationen gemäß internationaler Normen.
Gängige Edelstahlsorten erklärt
Edelstahl 304/304L
304 ist die am weitesten verbreitete Sorte austenitischer Edelstahl. Er enthält ca. 18 % Chrom und 8 % Nickel und bietet dadurch eine ausgezeichnete Korrosionsbeständigkeit in den meisten atmosphärischen und chemischen Umgebungen. 304L ist die kohlenstoffarme Variante mit einem Kohlenstoffgehalt von maximal 0.03 %, um das Risiko interkristalliner Korrosion nach dem Schweißen zu minimieren.
304 ist für Anlagen zur Lebensmittelverarbeitung, architektonische Zierelemente, Chemikalienbehälter und allgemeine industrielle Rohrleitungen spezifiziert. Detaillierte Spezifikationen finden Sie in unserer [Website/Dokumentation/etc.]. Führung aus Edelstahl 304.
Edelstahl 316/316L
316 enthält zusätzlich 2–3 % Molybdän zur 304-Basislegierung. Diese Zugabe verbessert die Beständigkeit gegen Lochfraß und Spaltkorrosion durch Chloride deutlich. 316L verwendet denselben Ansatz zur Reduzierung des Kohlenstoffgehalts wie 304L, um die Schweißbarkeit zu erhalten.
316 ist die Standardwahl für maritime Umgebungen, chemische Prozesse, pharmazeutische Anlagen und alle Anwendungen mit Kontakt zu Salzwasser oder Chloriden. Für maritime und chemische Anwendungen ist unser Führung aus Edelstahl 316 liefert weitere Details.
201 rostfreier Stahl
201 ist ein austenitischer Stahl, bei dem Nickel größtenteils durch Mangan und Stickstoff ersetzt wird. Er bietet in milden Umgebungen eine ähnliche Korrosionsbeständigkeit wie 304, jedoch zu geringeren Kosten. Allerdings ist 201 in chloridhaltigen Umgebungen anfälliger für Lochfraß und verfestigt sich beim Umformen schneller.
201 wird häufig für Zierleisten, Haushaltsgeräte und kostensensible Bauanwendungen verwendet. Einen direkten Vergleich mit 304 finden Sie in unserer Vergleich von Edelstahl 201 und 304.
430 rostfreier Stahl
430 ist ein ferritischer Stahl mit ca. 16–18 % Chrom und ohne Nickel. Er ist magnetisch und bietet eine mäßige Korrosionsbeständigkeit zu deutlich geringeren Kosten als austenitische Stähle. 430 lässt sich durch Wärmebehandlung nicht härten und weist eine geringere Duktilität als 304 auf.
430 eignet sich gut für Automobilverkleidungen, Architekturpaneele in nicht korrosiven Umgebungen und Gerätekomponenten, bei denen magnetische Eigenschaften akzeptabel sind.
410 rostfreier Stahl
Der martensitische Stahl 410 enthält 11.5–13.5 % Chrom. Durch Wärmebehandlung erreicht er seine maximale Härte und höchste Verschleißfestigkeit. Stahl 410 bietet einen besseren Korrosionsschutz als austenitische Stähle, seine Festigkeits- und Härteeigenschaften machen ihn jedoch geeignet für Besteck, Ventilteile und Pumpenwellen.
2205 Duplex-Edelstahl
2205 enthält ca. 22 % Chrom, 5 % Nickel und 3 % Molybdän. Die Duplexstruktur des Werkstoffs ermöglicht die doppelte Streckgrenze von 304 und 316 und bietet gleichzeitig eine bessere Beständigkeit gegen Chloridspannungsrisskorrosion. Die Öl- und Gasindustrie sowie Anlagen zur chemischen Verarbeitung und Meerwasserentsalzung verwenden 2205 häufig als Werkstoff.
17-4 PH Edelstahl
Die Zusammensetzung des Metalls 17-4 PH umfasst 17 Prozent Chrom und 4 Prozent Nickel sowie Kupfer und Niob. Nach der Ausscheidungshärtung durch Wärmebehandlung erreicht das Material eine maximale Zugfestigkeit von 190000 PSI. Es bietet einen moderaten Korrosionsschutz bei gleichzeitig hervorragender mechanischer Festigkeit und eignet sich daher für Anwendungen in der Luft- und Raumfahrt, der Kerntechnik und in der Hochleistungsindustrie.
Vergleichstabelle für Edelstahlsorten
Die folgende Tabelle vergleicht die gebräuchlichsten Edelstahlsorten für industrielle Anwendungen.
| Klasse | UNS | EN | Typ | Cr% | Ni% | Mo% | PREN | Magnetisch | Relative Kosten |
|---|---|---|---|---|---|---|---|---|---|
| 304 | S30400 | 1.4301 | Austenitisch | 18 bis 20 | 8 bis 10.5 | 0 | 18 bis 20 | Nein | 100 (Basislinie) |
| 304L | S30403 | 1.4307 | Austenitisch | 18 bis 20 | 8 bis 12 | 0 | 18 bis 20 | Nein | 105 |
| 316 | S31600 | 1.4401 | Austenitisch | 16 bis 18 | 10 bis 14 | 2 bis 3 | 23 bis 28 | Nein | 140 bis 160 |
| 316L | S31603 | 1.4404 | Austenitisch | 16 bis 18 | 10 bis 14 | 2 bis 3 | 23 bis 28 | Nein | 145 bis 165 |
| 201 | S20100 | 1.4372 | Austenitisch | 16 bis 18 | 3.5 bis 5.5 | 0 | 12 bis 15 | Nein | 50 bis 60 |
| 430 | S43000 | 1.4016 | Ferritisch | 16 bis 18 | 0 | 0 | 16 bis 18 | Ja | 60 bis 70 |
| 410 | S41000 | 1.4006 | Martensitisch | 11.5 bis 13.5 | 0.75 max | 0 | 11 bis 13 | Ja | 70 bis 80 |
| 2205 | S32205 | 1.4462 | Duplex | 22 | 5.5 | 3 | 35 bis 38 | Ja | 180 bis 220 |
| 17-4 PH | S17400 | 1.4542 | Ausscheidungshärtung | 15 bis 17.5 | 3 bis 5 | 0 | 15 bis 17 | Ja | 200 bis 250 |
PREN = Pitting Resistance Equivalent Number (Äquivalente Zahl für Lochfraßbeständigkeit). Kostenindex bezogen auf 304 = 100. Die Werte sind Näherungswerte und können je nach Lieferant und Marktbedingungen variieren.
Diese Tabelle dient als Schnellvergleich für Güteklassen. Prüfen Sie bei Beschaffungsentscheidungen stets die aktuelle chemische Zusammensetzung und die mechanischen Eigenschaften anhand der entsprechenden Materialzertifizierung.
Sind Sie bereit, eine bestimmte Güteklasse zu beschaffen? Entdecken Sie unsere Produkte aus Edelstahl 304 und Edelstahl 316 – sofort verfügbar und zu wettbewerbsfähigen Preisen.
Mechanische Eigenschaften nach Güteklasse
Die mechanischen Eigenschaften variieren innerhalb der verschiedenen Edelstahlgruppen erheblich. Die folgende Tabelle fasst typische Werte für gängige Sorten im geglühten Zustand zusammen.
| Klasse | Zugfestigkeit (MPa) | Streckgrenze (MPa) | Härte (HB) | Dehnung (%) |
|---|---|---|---|---|
| 304 | 515 | 205 | 201 | 40 |
| 316 | 515 | 205 | 217 | 40 |
| 201 | 515 | 260 | 241 | 40 |
| 430 | 450 | 205 | 183 | 22 |
| 410 | 480 | 275 | 217 | 20 |
| 2205 | 620 | 450 | 293 | 25 |
| 17-4 PH (H900) | 1,310 | 1,170 | 388 | 10 |
Die Werte gelten typisch für geglühte oder standardmäßig wärmebehandelte Zustände gemäß ASTM A240 oder A276. Die tatsächlichen Werte können je nach Produktform und Verarbeitungshistorie variieren.
Der korrosionsbeständigste Edelstahl ist der Duplex-Edelstahl 2205, der alle anderen Edelstahlsorten übertrifft. Der ausscheidungshärtende Edelstahl 17-4PH erreicht zwar eine hervorragende Festigkeit, jedoch sind seine Duktilität und Korrosionsbeständigkeit beeinträchtigt. Austenitische Edelstahlsorten bieten die für Umformanwendungen erforderliche optimale Duktilität und Korrosionsbeständigkeit.
Vergleich der Korrosionsbeständigkeit
PREN: Das objektive Maß
Die Pitting Resistance Equivalent Number (PREN) ermöglicht einen quantitativen Vergleich der Chlorid-Lochfraßbeständigkeit von Edelstahlsorten. Die gebräuchlichste Formel lautet:
PREN = %Cr + 3.3(%Mo) + 16(%N)
Höhere PREN-Werte weisen auf eine bessere Beständigkeit gegen Lochfraß und Spaltkorrosion durch Chloride hin. Ingenieure nutzen PREN zur Auswahl von Werkstoffsorten für Meerwasser, chemische Prozesse und andere chloridreiche Umgebungen.
PREN-Werte nach Klassenstufe
- 201PREN 12-15 (mittel, nicht geeignet für Chloride)
- 430PREN 16-18 (mäßige, begrenzte Chloridexposition)
- 304 / 304L: PREN 18-20 (gut für atmosphärische und schwach chemische Belastungen)
- 316 / 316LPREN 23-28 (hervorragend für die maritime und chemische Verarbeitung)
- 2205PREN 35-38 (überlegen für Öl und Gas, Entsalzung)
- 904L: PREN 45-47 (extreme Chloridumgebungen)
Allgemeine Korrosionsbeständigkeit
Alle Edelstahlsorten sind beständig gegen allgemeine atmosphärische Korrosion. Die Werkstoffe weisen jedoch in sauren, basischen und salzhaltigen Umgebungen unterschiedliche Korrosionseigenschaften auf. Die austenitischen Sorten der 300er-Serie schützen vor den meisten organischen Säuren und auch vor schwachen anorganischen Säuren. Ferritischer Edelstahl 430 bietet Schutz vor atmosphärischer Korrosion, jedoch nicht in sauren Chloridumgebungen. Martensitischer Edelstahl 410 bietet lediglich basischen Korrosionsschutz.
Spannungsrisskorrosion
Austenitische Stähle wie 304 und 316 sind oberhalb von 60 °C anfällig für Spannungsrisskorrosion durch Chloride. Duplex-Stähle wie 2205 bieten eine deutlich bessere Beständigkeit gegen diese Art von Schäden. Für den Einsatz bei hohen Temperaturen in chloridhaltiger Umgebung sollten Anwender daher vorrangig zwischen Duplex- und hochlegierten Nickellegierungen wählen.
Überlegungen zur Verarbeitung und Herstellung
Bearbeitbarkeit
Die spanende Bearbeitung führt bei austenitischen Stählen der Sorten 304 und 316 zu einer schnellen Kaltverfestigung. Für eine effektive Kaltverfestigung sind Werkzeuge mit scharfen Schneiden und positiven Spanwinkeln sowie eine ausreichende Kühlmittelzufuhr erforderlich. Bei ferritischen Stählen, wie beispielsweise 430 als Basiswerkstoff, gestaltet sich die Bearbeitung einfacher. Automatenstähle wie 303 enthalten Schwefelzusätze zur Verbesserung des Spanbruchs.
Schweißbarkeit
Austenitische Stähle bieten hervorragende Schweißbarkeit mit allen gängigen Verfahren. Die Standardsorten 304 und 316 erfordern besondere Aufmerksamkeit hinsichtlich der Wärmeeinbringung, da sie zur Sensibilisierung neigen. Daher sind 304L und 316L die bevorzugte Wahl für Schweißkonstruktionen. Ferritische Stähle wie 430 sind zwar schweißbar, können aber in der Wärmeeinflusszone zu Kornvergröberung führen. Martensitische Stähle benötigen sowohl eine Vorwärmung als auch eine Wärmebehandlung nach dem Schweißen, um Rissbildung zu vermeiden.
Formbarkeit
Austenitische Stähle bieten aufgrund ihrer kubisch-flächenzentrierten (kfz) Kristallstruktur, die eine hohe Duktilität ermöglicht, die beste Umformbarkeit. 304 lässt sich tiefziehen und in komplexe Formen für Spülbecken, Kochgeschirr und Automobilbauteile bringen. Ferritische Stähle lassen sich leichter biegen, da ihre geringere Duktilität sie besser für einfache Biegevorgänge geeignet macht. Die höheren Umformkräfte, die für Duplex-Stähle erforderlich sind, resultieren aus ihrer höheren Festigkeit.
Wärmebehandlung
Nur martensitische und ausscheidungshärtende Stähle lassen sich durch Wärmebehandlung härten. Austenitische Stähle erreichen durch Abschrecken und Anlassen keine Härtung. Sie erzielen jedoch Festigkeitsgewinne durch Kaltverformung. Für Duplexstähle ist nach dem Schweißen eine Lösungsglühung erforderlich, um das richtige Phasengleichgewicht zu erreichen.
Kostenvergleich und Verfügbarkeit
Die Wahl der Edelstahlsorte hat direkten Einfluss auf die Materialkosten. Der untenstehende relative Kostenindex verwendet 304 als Basiswert.
| Klasse | Relativer Kostenindex | Wichtigster Kostentreiber |
|---|---|---|
| 201 | 50 bis 60 | Niedriger Nickelgehalt |
| 430 | 60 bis 70 | Kein Nickel |
| 410 | 70 bis 80 | Niedriger Legierungsgehalt |
| 304 | 100 | Baseline |
| 316 | 140 bis 160 | 2-3% Molybdän |
| 2205 | 180 bis 220 | Hoher Legierungsanteil |
| 17-4 PH | 200 bis 250 | Komplexe Verarbeitung |
Die Indizes sind Näherungswerte und schwanken mit den Marktpreisen für Nickel und Molybdän.
Die Produktionskosten der 300er-Serie hängen primär von den Nickelpreisen ab. Der Preisunterschied zwischen Edelstahl 304 und 430 vergrößert sich mit steigenden Nickelpreisen. Einige Hersteller weichen in Zeiten hoher Nickelpreise auf Edelstahl 201 oder 430 aus. Der Austausch muss vor der Durchführung den Korrosionsschutzstandards entsprechen.
Das Chemiewerk an der Küste von Zhejiang hatte Edelstahl 304 als Material für seine Meerwasserkühlverteiler vorgesehen. Innerhalb von 18 Monaten traten erste Korrosionsschäden durch Chloride auf. Das Ingenieurteam rüstete daraufhin auf Duplex-Edelstahl 2205 für die Austauschteile um. Die 2205-Teile, die 90 % teurer waren als andere Materialien, sind seit acht Jahren korrosionsfrei in Betrieb, wodurch sowohl der Austausch als auch die Wartungskosten entfallen.
So wählen Sie die richtige Edelstahlsorte
Die Auswahl der optimalen Edelstahlsorte erfordert eine systematische Bewertung der Betriebsbedingungen und Projektbeschränkungen.
Schritt 1: Definieren Sie die Korrosionsumgebung. Ermitteln Sie die Exposition gegenüber Chloriden, Säuren, Basen und extremen Temperaturen. Nutzen Sie die PREN-Werte, um für den Einsatz in chloridbelasteten Gebieten geeignete Klassen einzugrenzen.
Schritt 2: Mechanische Anforderungen ermitteln. Geben Sie Mindeststreckgrenze, Härte und Schlagzähigkeit an. Für Anwendungen mit hohen Festigkeitsanforderungen sollten Sie Duplex- oder ausscheidungshärtende Stähle in Betracht ziehen.
Schritt 3: Magnetische Anforderungen ermitteln. Sind nichtmagnetische Eigenschaften unerlässlich, wählen Sie austenitische Stähle der 300er-Serie. Sind magnetische Eigenschaften akzeptabel oder erwünscht, können ferritische oder martensitische Stähle die Kosten senken.
Schritt 4: Bearbeitungsbedarf ermitteln. Für schwere Schweißarbeiten sollten niedriggekohlte Stähle der Sorte L verwendet werden. Für Tiefziehen oder komplexe Umformprozesse eignen sich austenitische Stähle mit hoher Duktilität. Für die spanende Bearbeitung sind Automatenstähle oder ferritische Stähle empfehlenswert.
Schritt 5: Budgetbeschränkungen festlegen. Wählen Sie die kostengünstigste Güteklasse, die alle technischen Anforderungen erfüllt. Vermeiden Sie eine Überdimensionierung von 316, wenn 304 ausreichend ist.
Schritt 6: Code und Standardanforderungen überprüfen. Anwendungen mit Lebensmittelkontakt können bestimmte Stahlsorten erfordern. Medizinprodukte schreiben häufig Edelstahl 316L vor. Schifffahrtsvorschriften können Mindest-PREN-Werte festlegen.
Bei komplexen Materialauswahlentscheidungen kann unser technisches Beratungsteam Ihre spezifischen Anforderungen analysieren und Ihnen die kostengünstigste Sorte empfehlen.
Edelstahlgüten nach Branchenanwendung
Die nachfolgende Matrix ordnet gängigen Branchen empfohlene Noten zu.
| Branche | Empfohlene Noten | Argumentation |
|---|---|---|
| Nahrungsmittel und Getränke | 304, 316 Liter | Hygiene, Korrosionsbeständigkeit, FDA-Konformität |
| Marine | 316, 2205 | Chloridbeständigkeit, PREN-Anforderungen |
| Chemikalienverarbeitung | 316L, 2205, 904L | Säure- und Chloridbeständigkeit |
| Automobilindustrie | 409, 430, 304 | Abgasanlagen, Verkleidungen, Struktur |
| Architektur | 304, 316, 430 | Ästhetik, Beständigkeit gegen atmosphärische Korrosion |
| Medizinisch / Chirurgisch | 316L, 17-4 PH | Biokompatibilität, Sterilisationskompatibilität |
| Öl & Gas | 2205, 2507, 904L | H₂S, Chlorid, Hochdruckbeständigkeit |
| Luft- und Raumfahrt | 17-4 PH, 15-5 PH | Hohes Verhältnis von Festigkeit zu Gewicht |
Spezielle Informationen zu Anwendungen in der Lebensmittelindustrie finden Sie in unserem ausführlichen Leitfaden. Edelstahl in Lebensmittelqualität Normen und Anforderungen.
Wie man die Edelstahlgüte bestimmt
Eine genaue Sortenbestimmung verhindert kostspielige Fehlanwendungen. Es gibt verschiedene Methoden, von einfachen Tests bis hin zu Laboranalysen.
Das Funkenprüfverfahren zeigt, dass unterschiedliche Schleifmethoden unterschiedliche Funkenmuster erzeugen, die jeweils einer bestimmten Werkstoffgüte entsprechen. Erfahrene Prüfer können Kohlenstoffstahl und Edelstahl unterscheiden und darüber hinaus mehrere gängige Werkstoffgüten erkennen. Die Funkenprüfung liefert jedoch keine zuverlässigen Ergebnisse, da sie ähnliche Werkstoffgüten wie 304 und 316 nicht unterscheiden kann.
Der Molybdän-Schnelltest weist den Molybdängehalt mithilfe von Oxalsäure und Kaliumhexacyanoferrat(III) nach. Das Testergebnis zeigt 316 statt 304 an. Trotz seiner einfachen Durchführung erfordert der Test einen sorgfältigen Umgang mit den Chemikalien.
Tragbare Röntgenfluoreszenz-Analysegeräte ermöglichen die schnelle, zerstörungsfreie Prüfung der chemischen Zusammensetzung von Materialien. Die Röntgenfluoreszenzanalyse (RFA) bestätigt die Güteklasse und prüft gleichzeitig die Liefermaterialien, um sicherzustellen, dass sie den Anforderungen entsprechen. Die RFA hat sich zu einer Standardprüfmethode entwickelt, die von vielen Qualitätsabteilungen eingesetzt wird.
Das Werksprüfzeugnis (MTC) ist ein Dokument, das jeder vertrauenswürdige Lieferant zusammen mit seinem Werksprüfzeugnis vorlegen muss. Das MTC muss geprüft werden, um sicherzustellen, dass es sowohl den Spezifikationen Ihrer Bestellung als auch den geltenden ASTM-, EN- und JIS-Normen entspricht.
Das Risiko einer häufigen Verwechslung besteht darin, dass manche Lieferanten die Legierung 201 als günstigere Alternative zu 304 verwenden. Die Legierung 201 weist einen geringeren Nickel- und einen höheren Mangangehalt auf, was zu einer geringeren Korrosionsbeständigkeit führt. Überprüfen Sie daher die Legierung stets mittels Materialprüfung (MTC) oder Röntgenfluoreszenzanalyse (RFA), wenn Sie von unbekannten Lieferanten beziehen.
Häufig gestellte Fragen
Welche unterschiedlichen Edelstahlsorten gibt es?
Das System der Edelstahlsorten umfasst fünf Hauptgruppen: austenitische Edelstähle der Serien 200 und 300, ferritische Edelstähle der Serie 400, martensitische Edelstähle der Serien 400 und 500, Duplex-Edelstähle der Serien 2205 und 2507 sowie ausscheidungshärtende Edelstähle der Serie 17-4 PH. Jede Gruppe zeichnet sich durch eine einzigartige Kristallstruktur, spezifische magnetische Eigenschaften und unterschiedliche Korrosionsschutzgrade aus.
Welche Edelstahlqualität ist die beste?
Es gibt keine allgemein beste Stahlsorte. 304 ist die anpassungsfähigste Option und kann in vielen gängigen Anwendungsbereichen eingesetzt werden. 316 bietet optimale Leistung sowohl in maritimen als auch in chemischen Umgebungen. 2205 Duplexstahl eignet sich optimal für Anwendungen, die sowohl hohe Chloridbelastung als auch hohe Festigkeitsanforderungen stellen. Die beste Stahlsorte hängt vollständig von den Betriebsbedingungen, den mechanischen Anforderungen und dem Budget ab.
Ist Edelstahl 304 oder 316 besser?
Edelstahl 316 bietet im Vergleich zu Edelstahl 304 eine überlegene Leistung, da sein Molybdängehalt von 2–3 % seine Beständigkeit gegen Lochfraß in chloridreichen Umgebungen deutlich erhöht. Edelstahl 304 ist 30–40 % günstiger als Edelstahl 316 und eignet sich gut für die meisten Außenumgebungen und bei leichter chemischer Belastung. Für Anwendungen ohne Chloridbelastung ist Edelstahl 304 in der Regel die wirtschaftlichere Wahl.
Welche Edelstahlsorte ist am günstigsten?
Die günstigste Edelstahlsorte ist die preiswerteste. Typischerweise zählen die Sorten 201 und 430 zu den preiswertesten. Die austenitische Sorte 201 enthält weniger Nickel als andere austenitische Sorten. Die ferritische Sorte 430 ist nickelfrei. Beide Werkstoffe bieten im Vergleich zu Edelstahl 304 einen geringeren Korrosionsschutz, da sie nur milden Umwelteinflüssen standhalten.
Ist Edelstahl 430 lebensmittelecht?
Bei Anwendungen mit Lebensmittelkontakt bietet der Werkstoff 430 sicheren Kontakt für Lebensmittel, die keinen vollständigen Korrosionsschutz erfordern. Die Standardwerkstoffe 304 und 316L für Lebensmittel bieten einen besseren Korrosionsschutz und erfüllen gleichzeitig die FDA-Vorschriften für den Lebensmittelkontakt. Für Anlagen zur Lebensmittelverarbeitung werden 304 oder 316L dringend empfohlen.
Welche ist die stärkste Edelstahlsorte?
Die höchste Zugfestigkeit unter den gängigen Edelstahlsorten weist 17-4 PH auf, die im Zustand H900 1,310 MPa (190,000 PSI) erreicht. Die höchste Streckgrenze unter den korrosionsbeständigen Sorten besitzt Duplexstahl 2205 mit etwa 450 MPa (65,000 PSI).
Ist Edelstahl generell lebensmittelecht?
Edelstahl kann für den Lebensmittelkontakt verwendet werden, sofern bestimmte Sorten die entsprechenden Vorschriften erfüllen. Die gängigsten lebensmittelgeeigneten Sorten sind 304 und 316L. Alle Sorten mit hohem Schwefelgehalt (z. B. 303) und geringer Korrosionsbeständigkeit setzen bei Verwendung in Lebensmittelumgebungen schädliche Substanzen frei und korrodieren.
Was bedeutet das L in 304L und 316L?
Das „L“ steht für kohlenstoffarm. Die Werkstoffe 304L und 316L enthalten maximal 0.03 % Kohlenstoff, im Vergleich zu maximal 0.08 % bei den Standardwerkstoffen 304 und 316. Durch den geringeren Kohlenstoffgehalt wird der Schweißprozess sicherer, da die Ausscheidung von Chromcarbid und interkristalline Korrosion in der Wärmeeinflusszone verhindert werden.
Woran erkennt man die Güteklasse von Edelstahl?
Die zuverlässigsten Methoden sind die Röntgenfluoreszenzanalyse (RFA) und die Prüfung des Werksprüfzeugnisses. Die Molybdän-Punktprüfung ermöglicht Feldtests und unterscheidet zwischen den Stahlsorten 316 und 304, während die Magnetprüfung ferritische und martensitische Stahlsorten identifiziert. Die Funkenprüfung kann Edelstahl von Kohlenstoffstahl unterscheiden, ist aber für die Sortenbestimmung weniger zuverlässig.
Kann man verschiedene Edelstahlsorten miteinander verschweißen?
Ja, aber mit Vorsicht. Die Verwendung geeigneter Schweißzusätze ermöglicht das Verschweißen unterschiedlicher Edelstahlsorten. Die Korrosionsbeständigkeit der Schweißverbindung wird durch die schwächere Sorte begrenzt. Bei der Kombination von austenitischen und ferritischen Sorten muss der geeignete Schweißzusatz gewählt werden, um die Bildung spröder Phasen im Schweißgut zu verhindern. Verbindungen unterschiedlicher Sorten erfordern die Beratung durch einen Schweißfachmann.
Fazit
Es ist wichtig, sich mit den verschiedenen Edelstahlsorten vertraut zu machen, da dieses Wissen die Auswahl des richtigen Materials für Projekte erleichtert. Die fünf Materialfamilien mit ihren unterschiedlichen Kristallstrukturen und spezifischen Materialeigenschaften bieten Anwendern zwei Optionen: wirtschaftliche ferritische Sorten und hochfeste, ausscheidungshärtende Legierungen.
Für die meisten allgemeinen Anwendungen ist 304 nach wie vor die richtige Wahl. 316 bietet eine hervorragende Chloridbeständigkeit für maritime und chemische Umgebungen. Der Duplex-Stahl 2205 bietet der Öl- und Gasindustrie außergewöhnliche Festigkeit und Korrosionsbeständigkeit. Der ferritische Stahl 430 ermöglicht Kosteneinsparungen, wenn der Korrosionsschutzbedarf moderat ist.
Ihre Betriebsbedingungen bestimmen die richtige Güteklasse für Ihre Anforderungen. Eine Überdimensionierung führt zu Mehrkosten. Eine Unterdimensionierung hingegen verursacht Geräteausfälle und damit verbundene teure Reparaturen. Dieser Leitfaden bietet PREN-Werte, mechanische Eigenschaften und Kostenvergleiche, anhand derer Anwender die optimale Güteklasse für ihre Bedürfnisse ermitteln können.
Unser technisches Team bietet projektspezifische Unterstützung für Kunden, die Hilfe bei der Auswahl von Edelstahlsorten und Materialoptionen benötigen, durch die Bereitstellung detaillierter Angebote, Werksprüfzeugnisse und kundenspezifischer Bearbeitungsdienstleistungen.
